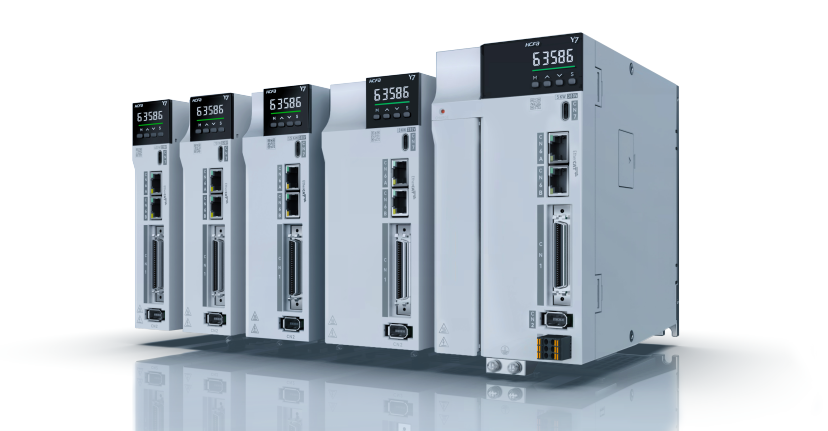

HCFA Y7 serisi servo sürücüler; paketleme, CNC, robotik ve hassas pozisyonlama uygulamalarında yaygın kullanılan, yüksek performanslı sürücülerdir. Sürücü ekranında A. ile başlayan bir alarm kodu gördüğünüzde doğru teşhis, makinenizi dakikalar içinde çalıştırmakla günlerce üretim kaybı arasındaki farktır.
Bu rehberdeki alarm kodları, HCFA Y7S serisi resmi donanım kılavuzundan (V1.1) derlenmiştir. Pulse, EtherCAT (Y7E), MECHATROLINK ve PROFINET modellerinde alarm yapısı büyük ölçüde ortaktır.
Y7'de Alarm Kodu Nasıl Okunur?
Sürücü alarma geçtiğinde panel ekranında A. ile başlayan kod görüntülenir (örneğin A.710). Alarm geçmişine Fn000 fonksiyonundan ulaşabilirsiniz; kesintili arızalarda hangi alarmın ne sıklıkla geldiğini gösterdiği için en değerli teşhis aracıdır. Ayrıca Un ile başlayan izleme parametreleri (örneğin Un009 kümülatif yük oranı, Un00A rejeneratif yük oranı) arızanın kaynağını bulmada kritik bilgi verir.
Güç Katı Alarmları
A.100 – Aşırı Akım
- Olası neden: Ana devre kablosu yanlış veya temassız bağlı, motor kablosunda ya da motor içinde UVW fazları arası veya toprağa kısa devre, rejeneratif direnç bağlantı hatası, dinamik frenin (DB) çok sık kullanılması, düşük hızda ağır yük.
- Çözüm: UVW fazları arası ve toprağa karşı kısa devre ölçümü yapın (kablo ve motor ayrı ayrı). Rejeneratif direnç bağlantısını kontrol edin. DB kullanım sıklığını Un00B'den kontrol edin. Gürültüye karşı FG topraklamasını düzeltin. Enerji kesip verdikten sonra alarm sürüyorsa sürücü arızalıdır.
A.300 – Rejeneratif Hata
- Olası neden: Harici rejeneratif direnç yokken Pn600 parametresi sıfırdan farklı ayarlanmış, B2-B3 güç terminali köprüsü gevşek, harici direnç bağlantısı kopuk veya temassız.
- Çözüm: Harici direnç kullanmıyorsanız Pn600 = 0 yapın ve B2-B3 köprüsünün takılı olduğunu kontrol edin. Harici direnç varsa bağlantısını düzeltin.
A.320 – Rejeneratif Direnç Aşırı Yükü
- Olası neden: Besleme gerilimi spesifikasyon dışında, direnç değeri/kapasitesi yetersiz, sürekli rejenerasyon durumu (sürekli frenleme), Pn600'e direncin gerçek kapasitesinden küçük değer girilmesi.
- Çözüm: Besleme gerilimini ölçün. Rejeneratif yük oranını (Un00A) kontrol edin. Direnç değerini ve kapasitesini uygulamaya göre yeniden seçin, Pn600 değerini gerçek dirençle uyumlu girin.
A.330 – Ana Devre Besleme Bağlantı Hatası
- Olası neden: Rejeneratif direnç kopuk, AC ayarlıyken DC besleme verilmesi (veya tersi), Pn600/B2-B3 köprü uyumsuzluğu.
- Çözüm: Besleme tipinin (AC/DC) parametre ayarıyla uyumlu olduğunu kontrol edin. Dahili direnç kullanılıyorsa direnç değerini ölçün, kopuksa servis gerekir.
A.400 – Aşırı Gerilim
- Olası neden: 220V sürücüde 290VAC üzeri, 380V sürücüde 580VAC üzeri besleme; kararsız şebeke veya yıldırım etkisi; yüksek atalet oranıyla çalışma; rejeneratif direnç değerinin çalışma koşuluna göre büyük olması.
- Çözüm: Besleme gerilimini ölçüp aralığa çekin. Gerekirse parafudr (surge suppressor) ekleyin. Yavaşlama süresini uzatın veya yükü azaltın. Atalet oranının izin verilen değerde olduğunu doğrulayın.
A.410 – Düşük Gerilim
- Olası neden: 220V sürücüde 120VAC altı, 380V sürücüde 220VAC altı besleme; çalışma sırasında gerilim çökmesi; anlık kesinti; sürücü iç sigortasının atması.
- Çözüm: Besleme gerilimini yük altında ölçün, güç kapasitesini artırın. Anlık kesintiler için Pn509 (anlık kesinti tutma süresi) ayarını gözden geçirin. İç sigorta attıysa servis gerekir.
A.740 – Ani Akım Sınırlama Direnci Aşırı Yükü
- Olası neden: Ana devre beslemesinin çok sık açılıp kapatılması.
- Çözüm: Ana beslemeyi sık aç/kapa yapmayın; enable/disable işlemini S-ON sinyaliyle yapın, şalterle değil.
A.F10 – Besleme Faz Kaybı
- Olası neden: Üç fazlı beslemede R, S, T fazlarından birinin 1 saniyeden uzun düşük kalması, dengesiz fazlar, tek faz beslemenin parametre ayarı yapılmadan (Pn00B.2 = 1) bağlanması.
- Çözüm: Besleme kablolarını ve her fazın gerilimini kontrol edin. Tek faz kullanacaksanız ilgili parametreyi ayarlayın.
Aşırı Yük ve Isınma Alarmları
A.710 / A.720 – Aşırı Yük (Anlık / Sürekli)
- Olası neden: Motor veya enkoder kablo bağlantı hatası, motorun aşırı yük koruma karakteristiğini aşan çalışma, mekanik sıkışma nedeniyle motorun dönememesi.
- Çözüm: Motor ve enkoder kablolarını kontrol edin. Kümülatif yük oranını (Un009) izleyin. Mekanik sistemi (rulman, kayış, fren) kontrol edin. Yük ve çevrim koşullarını gözden geçirin, gerekirse motor kapasitesini büyütün. Not: A.910 uyarısı, bu alarma dönüşmeden önce gelen ön uyarıdır.
A.730 / A.731 – Dinamik Fren (DB) Aşırı Yükü
- Olası neden: Motorun dış kuvvetle döndürülmesi, duruştaki dönme enerjisinin DB direnç kapasitesini aşması.
- Çözüm: Motoru dış kuvvetle döndürmeyin. Komut hızını, atalet oranını ve DB ile durdurma sayısını azaltın. DB güç tüketimini Un00B'den izleyin.
A.7A0 – Soğutucu Aşırı Isınması
- Olası neden: Soğutucu sıcaklığı 100 dereceyi aştı; ortam sıcaklığı yüksek, aşırı yük, sürücüler arası montaj mesafesi yetersiz, aşırı yük alarmının enerji kesilerek defalarca resetlenmesi.
- Çözüm: Ortam sıcaklığını ölçün, pano havalandırmasını ve sürücüler arası mesafeyi (en az 50 mm önerilir) düzeltin. Yük koşullarını Un009/Un00A ile kontrol edin.
A.7AB – Sürücü Dahili Fan Durması
- Olası neden: Fanın yabancı cisim nedeniyle veya arızadan dolayı durması.
- Çözüm: Fanda yabancı cisim olup olmadığını kontrol edin; temizledikten sonra alarm sürüyorsa sürücü servisi gerekir.
Enkoder Alarmları
A.810 – Enkoder Yedekleme Alarmı (Mutlak Enkoder)
- Olası neden: Mutlak enkodere ilk kez enerji verilmesi, enkoder kablosunun sökülüp takılması, pil veya +5V besleme sorunu.
- Çözüm: Enkoder kurulum işlemini (Fn008) yapın. Pili ve soket bağlantısını kontrol edin, pil değişiminden sonra Fn008 ile kurulumu tekrarlayın.
A.830 – Enkoder Pil Alarmı
- Olası neden: Pil bağlantısı kopuk veya pil gerilimi 2.7V'un altında.
- Çözüm: Pil bağlantısını kontrol edin, gerilimi ölçün ve düşükse pili değiştirin. Not: A.930 uyarısı aynı durumun uyarı seviyesidir.
A.840 – Enkoder Veri Alarmı
- Olası neden: Enkoder arızası veya gürültü kaynaklı hatalı çalışma.
- Çözüm: Enkoder kablosunu motor güç kablosundan ayırın, topraklamayı düzeltin. Enerji kesip verdikten sonra sürüyorsa motor (enkoder) değişimi gerekebilir.
A.850 – Enkoder Aşırı Hızı
- Olası neden: Kontrol beslemesi açılırken motorun 200 rpm üzerinde dönüyor olması.
- Çözüm: Motor hızı 200 rpm altına düşmeden kontrol beslemesini açmayın. Un000 monitöründen açılıştaki hızı kontrol edin.
A.C10 – Kaçak (Runaway) Önleme Algılaması
- Olası neden: Motor UVW faz sırasının yanlış bağlanması, enkoder arızası.
- Çözüm: UVW faz sırasını kontrol edin. Kablolama doğruysa ve alarm sürüyorsa motor veya sürücü arızası olabilir.
A.C90 / A.C91 / A.C92 – Enkoder Haberleşme Hataları
- Olası neden: Enkoder soketinde temassızlık, kopuk/kısa devre kablo, spesifikasyon dışı uzun kablo, yüksek akım hatlarına yakın döşenmiş enkoder kablosu, kaynak makinesi gibi cihazlardan FG potansiyel farkı, aşırı titreşim.
- Çözüm: Enkoder soketini çıkarıp yeniden takın. Kabloyu güç hatlarından ayrı döşeyin, maksimum 50 m sınırına dikkat edin. Çift bükümlü ekranlı kablo kullanın, makine topraklamasını düzeltin. Titreşimi azaltın.
Pozisyon Sapması Alarmları
A.d00 – Aşırı Pozisyon Sapması
- Olası neden: Motor UVW bağlantı hatası, pozisyon komut frekansının veya ivmesinin çok yüksek olması, Pn520 (sapma alarm değeri) çalışma koşuluna göre düşük ayarlanması.
- Çözüm: Motor ve enkoder kablolarını kontrol edin. Komut pals frekansını düşürün veya elektronik dişli oranını ayarlayın. Pn216 yumuşatma zamanını ekleyin. Pn520 değerini uygulamaya göre ayarlayın.
A.d01 / A.d02 – Servo ON Anında Aşırı Pozisyon Sapması
- Olası neden: Servo ON verilirken birikmiş pozisyon sapmasının Pn526 değerinin üzerinde olması, hız sınırı (Pn529) nedeniyle sapmanın büyümesi.
- Çözüm: Servo ON öncesi pozisyon sapmasını temizleyin veya Pn526/Pn529 değerlerini uygulamaya uygun ayarlayın. Un008 monitöründen sapmayı izleyin.
Hız ve Titreşim Alarmları
A.510 – Aşırı Hız
- Olası neden: Motor UVW faz sırası hatası, komut değerinin aşırı hız sınırını aşması.
- Çözüm: Faz sırasını kontrol edin. Komut değerini düşürün, kazanç (gain) ayarlarını gözden geçirin.
A.511 – Frekans Bölme Pals Çıkışı Aşırı Hızı
- Olası neden: Pn212 (enkoder bölme pals sayısı) ayarının veya motor hızının çıkış frekans sınırını aşması.
- Çözüm: Pn212 değerini düşürün veya motor hızını azaltın.
A.520 / A.521 – Titreşim Alarmı / Otomatik Ayar Titreşimi
- Olası neden: Motor hızında anormal titreşim, atalet oranı (Pn103) değerinin gerçekten büyük farklı olması, otomatik ayar (tuning) sırasında aşırı titreşim.
- Çözüm: Motor hızını veya hız çevrim kazancını (Pn100) düşürün. Pn103 atalet oranını doğru girin. Tuning sırasında rijitlik değerini düşürün.
Akım Algılama ve Sistem Alarmları
A.b31 / A.b32 / A.b33 – Akım Algılama Hataları
- Olası neden: U veya V fazı akım algılama devresi hatası; A.b33'te ayrıca motor ana devre kablosunun kopuk olması.
- Çözüm: Motor kablosunun sağlamlığını kontrol edin. Enerji kesip verin; alarm sürüyorsa sürücü arızasıdır.
A.bF0 – A.bF4 / FL-1 / FL-2 – Sistem Alarmları
- Olası neden: Sürücü iç arızası.
- Çözüm: Enerji kesip verin; alarm sürüyorsa sürücü değişimi veya tamiri gerekir. Bu durumda bize ulaşabilirsiniz.
A.020 / A.021 / A.022 – Parametre ve Kontrol Toplamı Hataları
- Olası neden: Parametre yazma sırasında enerji kesilmesi, ani gerilim düşmesi, gürültü, farklı yazılım sürümünden parametre yüklenmesi, EPROM sorunları.
- Çözüm: Parametreleri Fn005 ile fabrika ayarına döndürüp yeniden girin. Yazılım sürümünü Fn012'den kontrol edin. Tekrarlıyorsa sürücü arızası olabilir.
Sık Görülen Uyarılar (A.9xx)
Uyarılar, alarma dönüşmeden önce gelen ön işaretlerdir ve motoru durdurmaz:
- A.900 / A.901: Pozisyon sapması büyüyor; kazanç düşük olabilir, komut frekansı yüksek olabilir.
- A.910: Aşırı yük ön uyarısı (A.710/720'ye dönüşmeden önce). Yükü ve mekaniği kontrol edin.
- A.911: Titreşim uyarısı.
- A.920 / A.921: Rejeneratif veya DB aşırı yük ön uyarısı.
- A.930: Mutlak enkoder pil uyarısı; pili değiştirin.
- A.941: Yeniden enerji gerektiren parametre değişti; sürücüye enerji kesip verin.
- A.971: Düşük gerilim uyarısı.
- A.9A0: Overtravel (limit) algılandı; P-OT/N-OT sinyallerini ve limit bağlantılarını kontrol edin.
Alarm Nasıl Resetlenir?
Arızanın nedeni giderildikten sonra alarm, ALM-RST (alarm reset) dijital giriş sinyali ile veya panel üzerinden sıfırlanabilir. Bazı alarmlar (özellikle enkoder ve sistem alarmları) yalnızca enerji kesilip verilerek temizlenir. Dikkat: Run sinyali aktifken alarm resetlenirse motor aniden harekete geçebilir; reset öncesi çalışma sinyalinin kapalı olduğundan emin olun. Kök nedeni gidermeden art arda reset atmak sürücüye kalıcı hasar verebilir.
Sık Sorulan Sorular
Y7 ekranı hiç yanmıyor, ne yapmalıyım?
Kontrol besleme gerilimini (LC1-LC2) ölçün. Besleme sağlam olduğu halde ekran yanmıyorsa sürücünün iç güç kaynağı arızalı olabilir; tamir veya değişim için bize ulaşabilirsiniz.
Arızalı Y7'yi tamir mi ettirmeliyim, yenisini mi almalıyım?
Küçük güçlerde yeni ürün genellikle daha ekonomiktir. Büyük güçlerde ve temin süresi kritik hatlarda tamir değerlendirilir. Sürücünüzün model kodunu (örneğin HN-Y7EA075A-S) iletirseniz stok durumu ve en hızlı çözümü birlikte belirleriz.
Mutlak enkoder pilini değiştirince pozisyon kaybolur mu?
Pil, sürücü enerjiliyken değiştirilirse pozisyon bilgisi korunur. Enerji kesikken değiştirilirse A.810 alarmı gelir ve Fn008 ile enkoder kurulumu ve ardından referans (home) alma gerekir.
