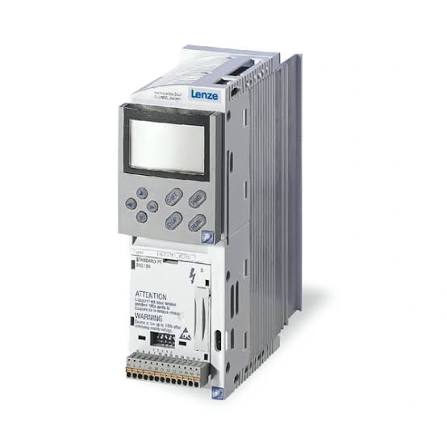

Lenze 8200 vector (E82EV serisi), 2000'li yılların başından itibaren Türkiye'de tekstil, paketleme, gıda ve genel makine imalatında binlerce hatta kurulmuş efsanevi bir frekans invertördür. Bugün bu cihazların çoğu 15-25 yaşında ve arıza vermeye başladıkları döneme girdiler. Üstelik seri üretimden kalktığı için yenisini bulmak her geçen yıl zorlaşıyor.
Bu rehberde 8200 vector'ün en sık görülen hata (TRIP) kodlarını, nedenlerini ve çözüm adımlarını bulacaksınız. Yazının sonunda, tamiri ekonomik olmayan cihazlar için güncel Lenze i550 serisine geçiş seçeneğini de anlattık.
8200 Vector'de Hata Kodu Nasıl Okunur?
Sürücü TRIP durumuna geçtiğinde hata kodu, takılı keypad (E82ZBC/XP operatör paneli) ekranında görüntülenir; keypad yoksa cihaz üzerindeki kırmızı LED yanar. Son arızalar geçmiş tamponunda (history buffer) saklanır ve keypad veya GDC/Lenze yazılımı üzerinden okunabilir. Kesintili arızalarda geçmiş tamponu en değerli teşhis aracıdır. Yeşil LED'in yanıp sönmesi cihazın inhibit (kilitli) durumda olduğunu gösterir; bu bir arıza değildir, kontrol enable sinyalini (28 nolu klemens) kontrol edin.
Aşırı Akım Hataları (OC Kodları)
OC1 – Kısa Devre
- Olası neden: Motor kablosunda kısa devre, hasarlı motor kablosu, motor sargı arızası.
- Çözüm: Sürücü çıkışını ayırıp motor kablosunu ve motoru ayrı ayrı ölçün. Kısa devrenin kaynağını bulmadan kesinlikle tekrar yol vermeyin; art arda deneme güç katını bitirir.
OC2 – Toprak Kaçağı
- Olası neden: Motor veya kabloda toprağa kaçak, nemli klemens kutusu, izolasyon yaşlanması.
- Çözüm: Motorun ve kablonun izolasyon direncini megger ile ölçün. Kaçak kabloda ise kabloyu değiştirin, motorda ise sarım gerekir.
OC3 – Hızlanmada Aşırı Yük
- Olası neden: Hızlanma süresi (C0012) yüke göre çok kısa, yüksek atalet, dönen motora yol verme.
- Çözüm: C0012 hızlanma süresini uzatın. Akım sınırı (C0022) ayarını kontrol edin. Motor dururken yol verin.
OC4 – Yavaşlamada Aşırı Yük
- Olası neden: Yavaşlama süresi (C0013) çok kısa, yüksek ataletli yük jeneratör moduna geçiyor.
- Çözüm: C0013 yavaşlama süresini uzatın veya fren direnci / fren modülü kullanın.
OC5 – I x t Aşırı Yükü (Sürücü Termik)
- Olası neden: Sürekli aşırı yük, çok sık veya çok uzun hızlanmalar, sürücünün yüke göre küçük olması.
- Çözüm: Yükü ve çevrim sıklığını azaltın, rampa sürelerini uzatın. Kalıcı çözüm gerekirse bir üst güçte sürücü kullanın.
OC6 – I²xt Motor Aşırı Yükü (Motor Termik)
- Olası neden: Motorun sürekli aşırı yüklenmesi, düşük devirde yüksek yükle uzun çalışma, motor koruma parametresinin yanlış ayarlanması.
- Çözüm: Mekanik yükü kontrol edin (sıkışan rulman, gergin kayış). Motor anma akımı ayarını kontrol edin. Düşük devirde sürekli çalışan motorlarda harici fan değerlendirin.
Gerilim Hataları
OU – DC Bara Aşırı Gerilim
- Olası neden: Yavaşlama süresinin kısa olması nedeniyle rejeneratif enerji, fren direnci yok veya arızalı, şebeke geriliminin yüksek olması.
- Çözüm: Yavaşlama süresini uzatın. Yüksek ataletli uygulamalarda fren direnci/fren modülü kullanın; mevcutsa direnci ve bağlantısını ölçün. Şebeke gerilimini kontrol edin.
LU – DC Bara Düşük Gerilim
- Olası neden: Şebeke gerilimi düşük, faz kaybı, anlık gerilim çökmesi, besleme modülü sorunu. Kırmızı LED'in 0.4 saniyede bir yanıp sönmesi de bu duruma işaret eder.
- Çözüm: Şebeke gerilimini yük altında ölçün, sigortaları ve besleme hattını kontrol edin. Aynı hatta çalışan büyük yüklerin kalkışında çökme olup olmadığını izleyin.
Sıcaklık Hataları
OH – Soğutucu Aşırı Sıcaklığı
- Olası neden: Ortam sıcaklığının +40/+50 derecenin üzerine çıkması, soğutucu kanatçıkların kirlenmesi, pano havalandırmasının yetersizliği, fan arızası. Yirmi yaşındaki cihazlarda en sık sebep tozla tıkanmış soğutucu ve ömrünü doldurmuş fandır.
- Çözüm: Sürücüyü soğumaya bırakın, soğutucuyu kuru hava ile temizleyin, pano filtrelerini kontrol edin. Fan dönmüyorsa değiştirin — 8200 vector fanları hâlâ temin edilebiliyor, bize sorabilirsiniz.
OH3 – Motor Aşırı Sıcaklığı (PTC)
- Olası neden: T1/T2 girişine bağlı motor PTC sensörünün yüksek sıcaklık algılaması, sensör kablosunun kopması.
- Çözüm: Motorun gerçekten ısınıp ısınmadığını kontrol edin; ısınıyorsa yükü ve soğutmayı gözden geçirin. Motor soğukken hata varsa PTC devresini ve kablosunu ölçün. PTC kullanılmıyorsa T1/T2 köprüsünün takılı olduğunu kontrol edin.
OH4 – Sürücü İç Sıcaklık Hatası
- Olası neden: Cihaz içi sıcaklığın sınırı aşması; genellikle OH ile aynı kök nedenler.
- Çözüm: OH ile aynı adımları uygulayın. İç sıcaklık sorunları yaşlanmış elektrolitik kondansatörlerin de habercisi olabilir; tekrarlıyorsa revizyon zamanı gelmiş demektir.
Diğer Sık Görülen Hatalar
EEr – Harici Hata (TRIP-Set)
- Olası neden: TRIP-Set fonksiyonu atanmış dijital girişin aktif olması (termik, acil stop zinciri, harici koruma rölesi).
- Çözüm: Sürücü arızası değildir; TRIP-Set girişine bağlı harici devreyi kontrol edin.
LP1 – Motor Faz Kaybı
- Olası neden: Motor fazlarından birinin kopması, gevşek çıkış klemensi, kontaktör kontağı arızası.
- Çözüm: U-V-W bağlantılarını ve motor kablosunu kontrol edin, klemens torklarını sıkın.
Sd2 – Analog Giriş Sinyal Hatası
- Olası neden: 4-20 mA set değeri sinyalinin 4 mA altına düşmesi (kablo kopması), sinyal kaynağı arızası.
- Çözüm: Set değeri kablosunu ve sinyal kaynağını (PLC analog çıkışı, potansiyometre) kontrol edin.
CE0 – CE4 – Haberleşme Hataları
- Olası neden: AIF modülü (keypad/fieldbus) haberleşme kesintisi (CE0), CAN nesne zaman aşımları (CE1-CE3), CAN bus-off (CE4). Modül temassızlığı, sonlandırma direnci eksikliği, parazit.
- Çözüm: Modülün yerine tam oturduğunu kontrol edin. CAN hattında sonlandırma dirençlerini ve kablo ekranlamasını kontrol edin. Master cihazın döngüsünü doğrulayın.
Pr Hataları – Parametre Seti Hatası
- Olası neden: Parametre seti aktarımı sırasında hata, kayıt sırasında enerji kesilmesi, parametre belleği sorunu.
- Çözüm: Parametreleri yeniden yükleyin veya fabrika ayarına dönüp yeniden girin. Tekrarlıyorsa cihaz belleği yaşlanmış olabilir; revizyon veya değişim gerekir.
CCr – Sistem Hatası
- Olası neden: Sürücü iç arızası, güçlü elektromanyetik girişim.
- Çözüm: Enerji kesip verin. Topraklama ve ekranlamayı kontrol edin. Tekrarlıyorsa cihaz servisi gerekir; bize ulaşabilirsiniz.
Hata (TRIP) Nasıl Resetlenir?
Arızanın kaynağı hâlâ aktifse TRIP resetlenemez; önce nedeni giderin. Sonra şu yollarla resetleyebilirsiniz:
- Keypad üzerindeki STP tuşu ile
- Kontrol enable klemensine (28) LOW sinyal verip geri çekerek
- Şebeke enerjisini kesip vererek (her mains kesintisi TRIP'i resetler)
- Otomatik reset ile: C170 parametresi 1 yapılırsa OC3, OC4, OC5, OC6, OH ve OU hataları C171'de ayarlanan süre sonunda otomatik resetlenir. Dikkat: kısa devre kaynaklı hatalar (OC1, OC2) otomatik resetlenmez ve resetlenmemelidir.
Bir uyarı: Sürücüye 3 dakikadan sık aralıklarla enerji verip kesmeyin; giriş devresindeki yumuşak kalkış direnci zarar görür. Bu, sahada 8200'lerin en sık "kendiliğinden bozulma" sebeplerinden biridir.
8200 Vector Arızalandı: Tamir mi, Yenisi mi, i550'ye Geçiş mi?
Bu üç seçeneği netleştirelim:
- Tamir: Fan değişimi, kondansatör revizyonu ve güç katı onarımı çoğu modelde hâlâ mümkün ve küçük güçlerde ekonomiktir. Arızalı cihazınızı bize gönderin, ücretsiz arıza tespiti yapalım.
- Yenisi (stok 8200): Üretimden kalkmış olsa da belirli güçlerde sıfır ve revizyonlu 8200 vector stoklarımız mevcut. Makinenizde hiçbir değişiklik yapmadan takıp çalıştırabilirsiniz — acil duruş durumlarında en hızlı çözüm budur.
- i550'ye geçiş: Lenze, 8200 vector'ün yerine i500 ailesini (i510/i550) sunuyor. i550 daha kompakt, daha verimli ve tüm güncel haberleşme seçeneklerine (PROFINET, EtherCAT, Modbus TCP) sahip. Parametre mantığı farklı olsa da 8200'deki tipik uygulamalar (konveyör, fan, pompa) i550'ye kolayca taşınır. Aynı hatta birden fazla 8200'ünüz varsa, planlı bir geçiş projesi ani duruşlardan çok daha ucuza mal olur. Geçiş danışmanlığı ve devreye alma hizmetini birlikte veriyoruz.
Hangi seçeneğin ekonomik olduğu cihazın gücüne ve makinenin kritikliğine bağlıdır; sürücünüzün tip etiketini (E82EV ile başlayan kod) bize iletin, birlikte değerlendirelim.
Sık Sorulan Sorular
8200 vector ekranında OFF veya STOP yazıyor, arıza mı?
Hayır. Bu, cihazın inhibit (kilitli) durumda olduğunu gösterir; kontrol enable sinyali (28 nolu klemens) yoktur veya STP tuşuna basılmıştır. Enable sinyalini verin.
8200 vector için keypad veya yedek fan bulabilir miyim?
Evet, keypad (E82ZBC), fan ve yaygın yedek modüller için stok durumumuzu sorabilirsiniz.
8200'ün parametrelerini yeni cihaza kopyalayabilir miyim?
Aynı seri içinde keypad ile parametre kopyalama mümkündür. i550'ye geçişte ise parametreler birebir aktarılamaz; uygulamaya göre yeniden ayarlanır. Tipik uygulamalarda bu 15-30 dakikalık bir iştir ve devreye alma desteğiyle birlikte yapıyoruz.
