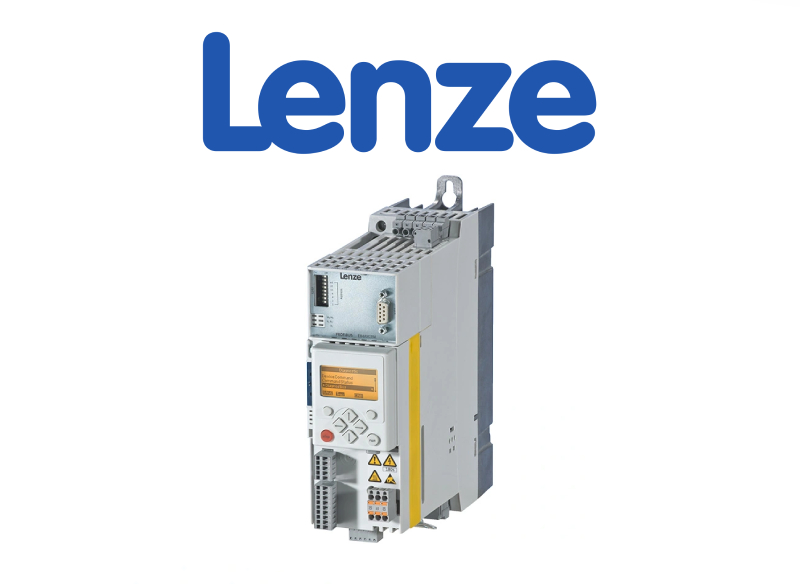

Lenze 8400 serisi (StateLine, HighLine, TopLine — E84AVSC/E84AVHC/E84AVTC), makine imalatında en yaygın kullanılan Lenze sürücü ailelerinden biridir. 8400'ün arıza sistemi esnektir: her hata bir "tepki" ile gelir — Fault (kilitli durdurma), Trouble (geçici arıza), TroubleQSP (hızlı duruşla durdurma), WarningLocked, Warning veya Information. Birçok izlemenin tepkisi parametreyle değiştirilebilir; yani aynı olay bir makinede sadece uyarı, diğerinde durdurma olabilir. Keypad veya »Engineer« yazılımında hata "oC1: Power section - short circuit" gibi kod + açıklama biçiminde görünür.
Bu rehberdeki hata kodları, Lenze'nin resmi 8400 StateLine C Referans Kılavuzu'nun (DMS 13.0, 02/2016) "Error messages" bölümünden derlenmiştir; HighLine/TopLine'da hata mimarisi aynıdır. Kılavuzları yazının sonundaki Dokümanlar bölümünden indirebilirsiniz.
8400'de Arıza Nasıl Okunur ve Sıfırlanır?
Cihaz üstündeki DRIVE READY (yeşil) ve DRIVE ERROR (kırmızı) LED'leri yanıp sönme desenleriyle durumu gösterir. Güncel hata numarası C00168'te, hata geçmişi Logbook'ta tutulur; keypad'de bu parametreler Diagnostics kategorisindedir. Arıza anındaki akım (C00054), gerilim (C00052), soğutucu sıcaklığı (C00061) gibi değerler de aynı kategoriden okunur.
Fault, Trouble, TroubleQSP veya WarningLocked tepkili bir hata, nedeni giderildikten sonra açıkça sıfırlanmalıdır: cihaz komutu C00002/19 = 1, ya da »Engineer«'da Diagnostics sekmesindeki "Reset error" düğmesi. Warning ve Information kendiliğinden kalkar.
Güç Katı Hataları (oC, OU, LU)
oC1 – Güç Katı Kısa Devre
- Olası neden: Motor bağlantısı hatalı (en sık neden); sürücü yüke göre yanlış boyutlandırılmış ve Imax kontrolörü çok dinamik ayarlı.
- Çözüm: Motor bağlantılarını ve cihaz konektörünü kontrol edin; sürücü-motor güç kombinasyonunun uygunluğunu doğrulayın; akım sınırlama kontrolörünün dinamiğini azaltın.
oC2 – Güç Katı Toprak Kaçağı
- Olası neden: Motor bağlantı hatası; motor filtresi/kablo uzunluğu/kablo tipi yanlış seçilince PE'ye kaçak akımlar; 50 metreden uzun ekranlı motor kablosu.
- Çözüm: Bağlantıları kontrol edin; Lenze'nin önerdiği filtre, kablo tipi ve uzunluğu kullanın. Uzun kabloda yanlış tetikleme oluyorsa toprak kaçağı algılama filtre süresini (C01770) artırın.
oC5 – I×t Cihaz Aşırı Yükü — sürücü yüke göre küçük veya yük çevrimleri aşılıyor (eşik C00123); boyutlandırmayı ve yük çevrimlerini gözden geçirin (tepki C00604).
oC6 – I²×t Motor Aşırı Yükü — motorun termal modeli aşırı yük görüyor; yalnızca kendinden soğutmalı motorlar için uygundur, harici fanlı motorda C00606=0 yapın. VFCplus'ta Vmin boost (C00016) ayarını kontrol edin.
oC7 – Motor Aşırı Akımı — motor akımının ani değeri C00939'daki limiti aştı; yük/boyutlandırma uyumunu kontrol edin.
oC10 – Maksimum Akıma Ulaşıldı — C00022 (motor) / C00023 (jeneratör) Imax ayarlarını ve yükü kontrol edin.
oC11 – Clamp Çalışması — kısa süreli aşırı akım nedeniyle sürücü kısa kesintiler yapıyor; sürekli clamp aşırı yük kesintisine yol açar. Hız kontrol dinamiğini veya yükü azaltın.
oC12 – Fren Direnci I²×t Aşırı Yükü — çok sık ve uzun frenleme; tahrik ve direnç boyutlandırmasını kontrol edin.
oC18 – Akım İzleme Aşırı Yükü — görünür motor akımı C00124/1 eşiğini C00563/1 süresi boyunca aştı; yükü azaltın veya eşiği yükseltin.
OU – DC Bara Aşırı Gerilimi
- Olası neden: Jeneratör moduna geçen yük (yavaşlama, sarkan yük) DC barayı şişiriyor.
- Çözüm: Jeneratör modundaki yükü azaltın; fren direnci veya rejeneratif besleme kullanın; DC bara bağlantısı kurun; C00175'ten fren chopper eşiğinde rampayı durduran ("HlgStop") fren yöntemi seçin. Hata C00601 süresinden uzun sürerse Fault'a dönüşür.
LU – DC Bara Düşük Gerilimi — şebekeyi ve DC bara beslemesini kontrol edin; otomatik yeniden başlatma davranışı C00142 ile yapılandırılır.
Şebeke ve Besleme Hataları (Su)
Su02 – Şebeke Faz Kaybı — üç fazdan biri yok; X100 bağlantısını kontrol edin.
Su03 – Çok Sık Şebeke Açma-Kapama — iç şarj devresini korumak için cihaz kilitlenir; dakikada 3 açmadan sonra 9 dakika ara verin (3 dakikada bir çevrim uygundur). Hata ancak şebekeyi kapatıp açınca silinir.
Su04 – Kontrol Beslemesi Yetersiz — 24 V kontrol gerilimi düşük (C00065'ten izlenir); harici beslemeyi kontrol edin.
Su06 – Şebeke Giriş Aşırı Yükü (7,5 kW ve üzeri) — tüm fazların bağlı olduğunu ve soğutmayı kontrol edin.
Isınma Hataları (oH)
oH1 – Soğutucu Aşırı Sıcaklığı (>90 °C) — pano sıcaklığı yüksek, fan/filtre kirli; temizleyin, soğutmayı iyileştirin.
oH3 – Motor Sıcaklığı (X106 T1/T2) — motor termik kontağı açtı veya hat kopuk; motoru soğutun, klemensleri kontrol edin (tepki C00585).
oH4 – Soğutucu Kapanma Sıcaklığına 5 °C Kaldı — erken uyarı; yükü azaltın, soğumaya bırakın (C00582).
Hız, Tork ve Geri Besleme
oS1 / oS2 – Maksimum Hız / Motor Hızı — set değerlerini sınırlayın; C00909/C00910 hız-frekans limitlerini, oS2'de C00965 maksimum motor hızını ayarlayın.
ot1 / ot2 – Maksimum Tork / Hız Kontrolörü Limitte — yük çok; boyutlandırmayı veya dinamiği gözden geçirin.
Sd3 – Geri Besleme Açık Devre — HTL enkoder kablosu kopuk veya enkoder arızalı (kapalı fren karşısında sert kalkış da tetikleyebilir); kabloyu, enkoderi ve klemensleri kontrol edin, enkoder yoksa C00586=0.
Sd10 – Geri Besleme Hız Limiti — DI1/DI2'deki enkoderin izin verilen frekansı aşıldı; devri düşürün.
Parametre, Kimlik ve Dahili Hatalar
Id1-Id8 – Motor Tanımlama Hataları — motor veri tanımlaması (autotuning) sırasında kablo kopukluğu, güç katının kapanması veya mantıksız başlangıç değerleri (Id1); tanımlama sırasında kontrolör kilitleme (Id3); C00006 motor kontrol tipi ile motor verisi uyumsuz (Id7); geri beslemeli kontrol tipi seçili ama C00495'te enkoder tanımsız (Id8). Etiket verilerini doğru girin, tip ve enkoder ayarını eşleştirin.
PS01-PS10 – Parametre Seti / Bellek Modülü Hataları — bellek modülü yok, geçersiz veya uyumsuz parametre seti; modülün oturduğunu kontrol edin, seti yeniden yükleyip kaydedin.
dF10-dF52, dH09-dH70 – Dahili/Donanım Hataları — watchdog, EEPROM, ayar verisi hataları; güç çevrimi sonrası tekrar ediyorsa servis gerekir. dH10 fan arızası uyarıdır: cihaz fanını kontrol edin/değiştirin.
An01 – Analog Giriş 4 mA Altında — AIN1 4-20 mA modundayken sinyal kesildi; hat ve vericiyi kontrol edin (tepki C00598/1).
CE1-CE5, CA06-CA0F, CE04/CE0F – CAN / MCI Haberleşme Hataları — RPDO veri alımı kesildi, bus-off veya haberleşme modülü sorunu; kabloyu, sonlandırmayı ve master'ı kontrol edin (tepkiler C00591-C00594).
Sık Sorulan Sorular
Fault ile Trouble arasındaki fark ne?
Fault kilitli durdurmadır — reset gerektirir. Trouble geçicidir: neden ortadan kalkınca sürücü kendiliğinden çalışmaya dönebilir (OU tipik örnektir). Bu yüzden aynı kod farklı makinelerde farklı davranabilir; izlemenin tepkisi ilgili C-parametresinden ayarlanır.
Uzun motor kablom var, sürekli oC2 geliyor ama toprak kaçağı yok.
50 m üzeri ekranlı kabloda kaçak akımlar oC2'yi yanlış tetikleyebilir. Lenze'nin önerdiği çözüm filtre süresini artırmaktır (C01770, V05.01 üzeri yazılımlarda); ayrıca uygun motor filtresi kullanın.
İzlemeyi tamamen kapatabilir miyim?
Çoğu izlemenin tepkisi "0: No Reaction" yapılabilir, ama bu korumayı kaldırır — örneğin I²×t'yi kapatırsanız motor termik korumasız kalır. Kapatmadan önce o izlemenin neyi koruduğundan emin olun; kararsızsanız bize danışın.
