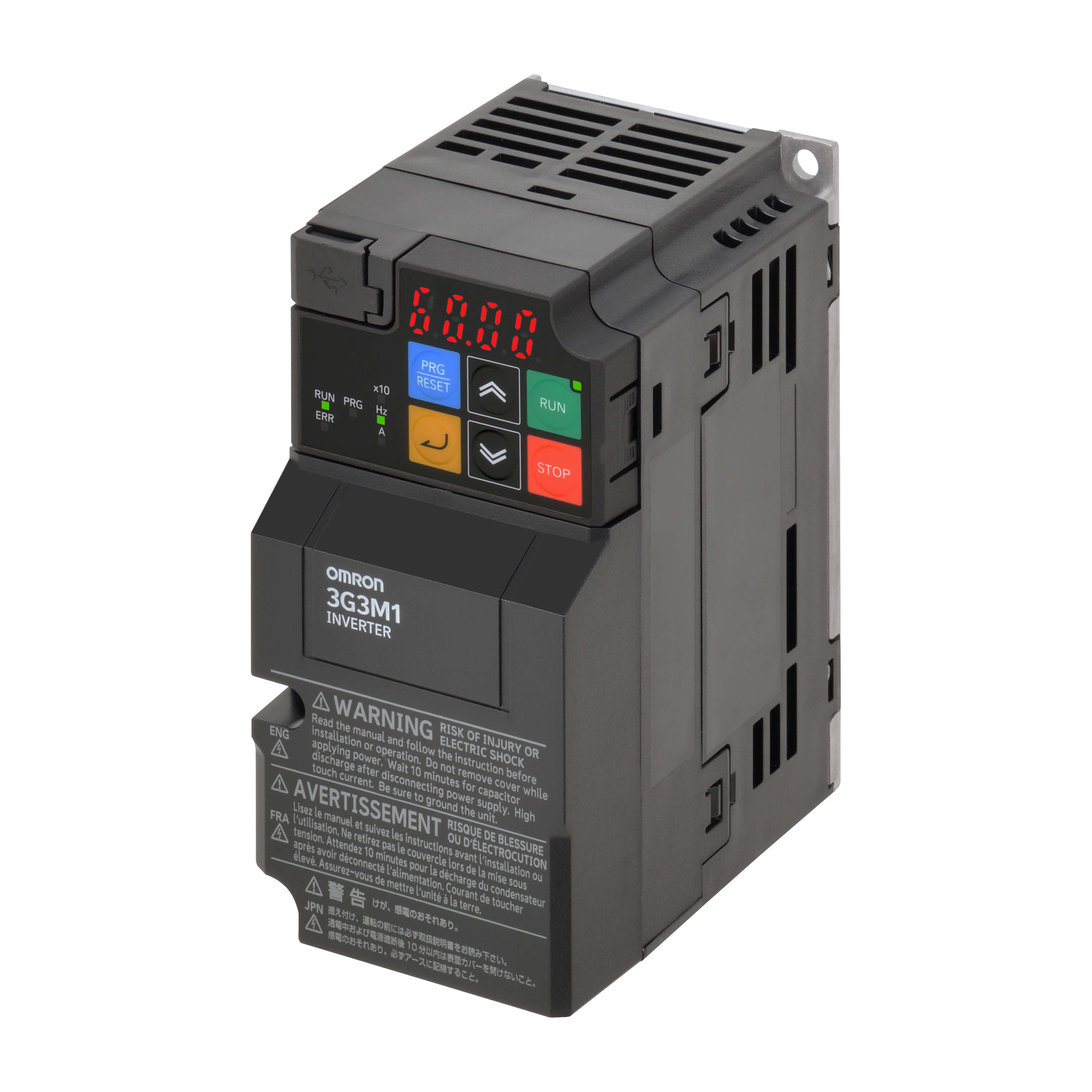

Omron M1 serisi (3G3M1) çok fonksiyonlu kompakt sürücüler; konveyör, fan, pompa ve genel makine uygulamalarında kullanılan, dahili Modbus haberleşmeli ve güvenlik (STO) girişli sürücülerdir. Sürücü bir arıza algıladığında çıkışını keser ("trip"), ERROR LED'ini yakar ve ekranda alarm kodunu gösterir. Doğru teşhis, makinenizi dakikalar içinde çalıştırmakla günlerce üretim kaybı arasındaki farktır.
Bu rehberdeki alarm kodları, Omron'un resmi M1 Serisi Standart Tip Kullanım Kılavuzu'ndan (I669, Troubleshooting bölümü) derlenmiştir. Kılavuzun tamamını yazının sonundaki Dokümanlar bölümünden indirebilirsiniz.
M1'de Alarm Nasıl Okunur ve Sıfırlanır?
Alarm oluştuğunda ekranda kod görünür (örneğin LU, OC1, OU1). Program modundaki Alarm Listesi 1-6 ile hem güncel alarmı hem geçmiş alarmları görebilirsiniz; Alarm Listesi 1 en son alarmı gösterir ve alarm anındaki çıkış frekansı, akım gibi bilgileri içerir — kesintili arızalarda en değerli teşhis aracı budur.
Sıfırlamak için önce kök nedeni giderin, sonra STOP/RESET tuşuna basın veya giriş terminallerinden birine atanmış "8: RS (Reset)" sinyalini verin (E001-E005, E098, E099). Bazı alarmlar bu yöntemlerle silinmez; o durumda gücü kapatıp açın.
Güç Katı Alarmları
LU – Düşük Gerilim
- Olası neden: Anlık şebeke kesintisi; besleme gerilimi spesifikasyonun altında (DC bara eşiği — trifaze 200 V sınıfı: 180 VDC, trifaze 400 V: 360 VDC, monofaze 200 V: 160 VDC); aynı hattan beslenen başka bir yükün kalkış akımıyla gerilim çökmesi; besleme trafosunun kapasitesi yetersiz; besleme devresinde hasar veya yanlış kablaj.
- Çözüm: Giriş gerilimini ölçün, aralık içine getirin. Kesinti sonrası alarmsız yeniden başlatma isteniyorsa Power Interruption Restart Mode (F014) parametresini yüke uygun şekilde 3, 4 veya 5 yapın. Gerilim dalgalanması varsa besleme sistemini ve trafo kapasitesini gözden geçirin.
OC1 / OC2 / OC3 – Ani Aşırı Akım
- Olası neden: İnvertör çıkışında (U-V-W) kısa devre veya toprak kaçağı; yüksek yük veya ani yük değişimi; manuel tork takviyesi (F009) çok yüksek; hızlanma/yavaşlama süresi kısa; fren direnci bağlantısında (P+, DB) kısa devre; gürültü kaynaklı yanlış algılama.
- Çözüm: Çıkış kablolarını sökün, motor fazları arası direnci ve izolasyonu (megger) ölçün; kısa devreli bölümü giderin. Kablolar sökükken de alarm geliyorsa sürücü arızalı olabilir. Yük fazlaysa yükü azaltın veya kapasite büyütün; anlık aşırı akım sınırlamayı (H012=1) etkinleştirin. Rampa sürelerini uzatın (F007, F008, E010-E015), tork limitini (F040, F041) etkinleştirin. Gürültü için topraklamayı düzeltin, gerekirse retry fonksiyonunu (H004) açın.
OU1 / OU2 / OU3 – Aşırı Gerilim
- Olası neden: Besleme gerilimi aralık dışı (DC bara eşiği — 200 V sınıfı: 420 VDC, 400 V sınıfı: 840 VDC); aynı şebekedeki kompanzasyon kondansatörü veya tristör konvertör kaynaklı ani sürşarj; yavaşlama süresi yükün ataletine göre kısa; yüksek frenleme yükü; çıkışta toprak kaçağı.
- Çözüm: Giriş gerilimini ölçüp düzeltin; sürşarj için DC reaktör kullanın. Yavaşlama süresini uzatın (F008, E011, E013, E015, H056); anti-rejeneratif kontrolü (H069) veya yavaşlamada aşırı ikaz kontrolünü (H071) etkinleştirin; tork limiti kullanın; gerekirse fren direnci ekleyin.
OL1 / OL2 – Motor Aşırı Yükü
- Olası neden: Elektronik termal karakteristik motorla uyumsuz (F010, F012); termal seviye yanlış (F011); rampa süreleri kısa; yük yüksek; tork takviyesi (F009) fazla.
- Çözüm: Motor etiket değerlerine göre termal parametreleri ayarlayın, gerekirse harici termik röle kullanın. Rampa sürelerini uzatın, yükü azaltın (E034 erken uyarı seviyesiyle aşırı yüke gelmeden önlem alın), F009'u stall olmayacak şekilde düşürün.
OLU – İnvertör Aşırı Yükü
- Olası neden: Ortam sıcaklığı yüksek; tork takviyesi fazla; rampa kısa; yük yüksek.
- Çözüm: Pano soğutmasını iyileştirin; F009'u ayarlayın; rampaları uzatın; taşıyıcı frekansı (F026) düşürün; aşırı yük önleme kontrolünü (H070) etkinleştirin.
Isınma ve Faz Alarmları
OH1 – Soğutucu (Fin) Aşırı Isınması
- Olası neden: Ortam sıcaklığı spesifikasyon üstünde; hava yolu tıkalı veya montaj boşlukları yetersiz; soğutma fanı ömrünü doldurmuş (kümülatif fan süresi H043'ten izlenir); yük yüksek.
- Çözüm: Pano hava akışını iyileştirin, finleri temizleyin, gerekirse fanı değiştirin. Taşıyıcı frekansı (F026) düşürün, H070'i etkinleştirin; çıkışlardan birine 28: OHF (fin aşırı ısınma uyarısı) atayarak erken uyarı alın.
OH2 – Harici Alarm (External Trip) — harici cihazın alarm kontağı, "9: EXT" atanan girişi tetikledi; harici cihazı ve kablo/lojik ayarını kontrol edin.
OH3 – İnvertör İç Isınması — ortam sıcaklığını düşürün.
OH4 – Motor PTC Koruması — motor gerçekten sıcaksa soğutmayı ve yükü düzeltin; değilse PTC seviyesi (H027), termistör seçimi (H026) ve SW5 anahtarını kontrol edin; PTC kullanılmıyorsa H026=0 yapın.
OH6 – Ani Akım Önleme Direnci Isınması — güç çok sık açılıp kapatılıyor; 30 dakikada birden sık aç-kapa yapmayın. Seyrek aç-kapaya rağmen geliyorsa şarj devresi hasarlı olabilir.
Lin – Giriş Faz Kaybı
- Olası neden: Ana besleme giriş kablosu kopuk veya klemensi gevşek; trifaze beslemede yüksek faz dengesizliği; sık aşırı yük.
- Çözüm: Giriş gerilimini ölçün, kablo ve şalteri onarın, klemensleri torkunda sıkın. Dengesizlik için AC reaktör kullanın; DC bara geriliminde dalgalanma yüksekse kapasite büyütün.
OPL – Çıkış Faz Kaybı — çıkış kablosu kopuk, motor sargısı arızalı veya çıkış klemensi gevşek; kabloyu/motoru değiştirin, klemensleri sıkın.
Kontrol ve Haberleşme Alarmları
OS – Aşırı Hız Koruması — motor kutup sayısı (P001), maksimum frekans (F003), hız limitleri (d032/d033) ve algılama seviyesi (d035) ayarlarını kontrol edin; hız regülatör kazancını (d003) artırın; PG sinyalindeki gürültüyü giderin.
dbA / dbH – Fren Transistörü Hatası / Fren Direnci Aşırı Isınması — fren direncinin P+ ve DB terminallerine doğru bağlandığını, direnç değerinin doğru olduğunu kontrol edin. dbH'de frenleme yükünü yeniden hesaplayın: yavaşlama süresini uzatın veya daha büyük fren kapasitesi seçin (F050-F052 parametrelerini yeni dirence göre ayarlayın).
PbF – Şarj Devresi Arızası (1,5 kW ve üstü) — sürücü onarımı gerekir.
Er1 – Bellek Hatası — parametre yazma sırasında enerji kesintisi veya gürültü; H003 ile veri sıfırlama yapın, parametreleri geri yükleyin. Alarm silinmiyorsa kart arızasıdır.
Er2 – Operatör Haberleşme Hatası — operatör kablosunu/konektörünü kontrol edin; kapak montajını ve kablo kesitini gözden geçirin.
Er3 – CPU Hatası; Er7 – Autotuning Hataları (motor bağlantısını ve motor parametrelerini kontrol edip tekrar deneyin); ErP – RS-485 Haberleşme Hatası (kablaj, adres, parite; y095 ile hata sonrası komut verisi temizleme davranışı seçilir); ErE – Hız Tutarsızlığı; ErF – düşük gerilimde veri kaydetme hatası.
ECF / EnF – Güvenlik (STO) Alarmları — ECF: kontrol klemens kartı oturmamış veya SF1/SF2 lojiği tutarsız (ikisi de High/High ya da Low/Low olmalı, SW9 anahtarları aynı konumda). EnF: SF1 ve SF2 birlikte OFF — STO devreye girdi; güvenlik zincirini kontrol edin, STO kullanılmıyorsa E190=0 ile bu alarmı kapatabilirsiniz.
PG – Enkoder Kopukluğu; d0 – Aşırı Pozisyon Sapması — enkoder kablajını, dönüş yönü/faz sırası eşleşmesini (d014-d017) ve pozisyon/hız kazançlarını (d203, d204, d003) kontrol edin; tork limitine takılıyorsa yükü ve rampaları gözden geçirin.
LoK – Şifre Hatası — şifre üst üste yanlış girildi; gücü kapatıp açın veya 20 dakika bekleyin. Şifre unutulduysa H003=1 ile parametre sıfırlama gerekir.
Sık Sorulan Sorular
Alarmı sıfırladım ama hemen tekrar geliyor, neden?
Kök neden giderilmeden reset işe yaramaz. Alarm Listesi 1'deki alarm anı verilerine (frekans, akım) bakarak arızanın hangi çalışma koşulunda geldiğini bulun; bu rehberdeki ilgili maddeyi uygulayın.
STOP/RESET tuşu alarmı silmiyor, ne yapmalıyım?
Bazı alarmlar yalnızca güç kapatılıp açılarak silinir. Gücü kesin, ekran tamamen sönene kadar bekleyin ve yeniden verin.
M1'de STO (güvenlik) girişini kullanmıyorum ama EnF alarmı alıyorum.
SF1/SF2 terminalleri boşta kaldığı için STO devreye giriyor. Güvenlik fonksiyonu kullanılmayacaksa E190=0 yaparak alarmı devre dışı bırakın; kullanılacaksa iki terminale de aynı lojikle sinyal verin.
