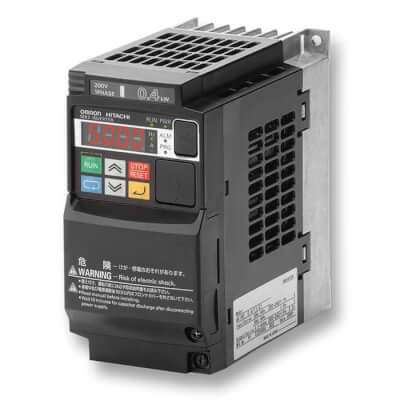

Omron MX2 serisi (3G3MX2) kompakt sürücüler; paketleme makineleri, konveyörler ve genel otomasyon uygulamalarında yıllardır en çok kullanılan Omron sürücü ailelerinden biridir. Sürücü bir arıza algıladığında çıkışını keser ("trip"), ALARM LED'i yanar ve ekranda E ile başlayan hata kodu görünür (örneğin E07). Doğru teşhis, makinenizi dakikalar içinde çalıştırmakla günlerce üretim kaybı arasındaki farktır.
Bu rehberdeki hata kodları, Omron'un resmi MX2 Serisi Kullanım Kılavuzu'ndan (I570, Troubleshooting and Maintenance bölümü) derlenmiştir. Kılavuzun tamamını yazının sonundaki Dokümanlar bölümünden indirebilirsiniz.
MX2'de Hata Kodu Nasıl Okunur ve Sıfırlanır?
Trip anında ekranda hata kodu belirir. Son 6 arıza d081 (en yeni) - d086 (en eski) izleme parametrelerinde saklanır; her kayıtta arıza anındaki çıkış frekansı, çıkış akımı, DC bara gerilimi, çalışma süresi ve sürücü durumu (hızlanıyor/yavaşlıyor/sabit hız) da vardır — kesintili arızalarda önce buraya bakın.
Sıfırlama STOP/RESET tuşuyla veya RS girişini tetiklemekle yapılır. Önemli kurallar: trip'ten sonraki 10 saniye içinde reset kabul edilmez; E08, E14 ve E30 hataları tuş veya RS ile silinmez, güç kapatıp açmak gerekir; E37 (Safe Stop) yalnızca RS girişiyle sıfırlanır. Arıza geçmişini silmek için b084=00 ile geçmiş temizleme yapılabilir (parametrelere dokunmaz).
Güç Katı Hataları
E01 / E02 / E03 / E04 – Aşırı Akım (sabit hızda / yavaşlamada / hızlanmada / diğer)
- Olası neden: İnvertör çıkışında kısa devre; motor mili kilitli veya yük çok ağır; çift gerilimli motorun yanlış bağlanması; hızlanma süresi kısa (özellikle E03).
- Çözüm: Motor kablosunu ve motoru kısa devre/toprak kaçağına karşı ölçün. Hızlanma süresini uzatın (F002/A092), yükü hafifletin, tork takviyesini gözden geçirin. Aşırı yük sınırlama (b021-b024) etkinse ama yine trip geliyorsa sınırlama seviyesini düşürüp süresini uzatın.
E05 – Motor Aşırı Yük Koruması
- Olası neden: Elektronik termal fonksiyon motor aşırı yükü algıladı — termal model yanlış ayarlı (b012, b013, b910-b912); rampalar sert; motor parametreleri (H020-H034 veya H005) kontrol yöntemine (A044/A244) göre yanlış.
- Çözüm: Termal seviyeyi motor etiketine göre ayarlayın; hızlanmayı yumuşatın; motor parametrelerini doğrulayın. Sürücü gerçekten bu akımı veremiyorsa bir üst kapasiteye geçin.
E06 – Fren Direnci Aşırı Yük Koruması — BRD kullanım oranı b090 ayarını aştı; frenleme yükünü azaltın, yavaşlamayı uzatın veya daha büyük fren direnci seçin.
E07 – Aşırı Gerilim Koruması
- Olası neden: Motordan dönen rejeneratif enerjiyle DC bara gerilimi eşiği aştı — yavaşlama süresi kısa; yüksek atalet; aşırı gerilim bastırma kapalı.
- Çözüm: Yavaşlama süresini uzatın (F003/A093); yavaşlamada aşırı gerilim bastırmayı (b130=01/02) etkinleştirin, gerekirse b131 seviye ve b134 entegral süresini ayarlayın; fren direnci kullanın.
E08 – EEPROM Hatası — gürültü veya aşırı sıcaklık nedeniyle dahili bellek hatası. Yalnızca güç kapat-aç ile silinir; tekrar ederse parametre başlatma (initialization) yapın.
E09 – Düşük Gerilim — DC bara gerilimi eşiğin altına düştü; besleme gerilimini ve kapasitesini kontrol edin.
E10 – Akım Algılama Hatası; E11 – CPU Hatası; E22 – CPU Haberleşme Hatası; E25 – Ana Devre Hatası — dahili donanım hataları. Güç çevriminden sonra tekrar ederse servis gerekir.
E12 – Harici Trip — EXT atanmış akıllı girişe sinyal geldi; harici cihazın alarmını giderin.
E13 – USP Hatası — Gözetimsiz Başlatma Koruması etkinken, RUN komutu aktifken enerji verildi; RUN komutunu kaldırıp reset atın.
E14 – Toprak Kaçağı — açılış testinde çıkış-motor arasında toprak kaçağı algılandı; motor ve kabloyu ölçün. Yalnızca güç çevrimiyle silinir.
E15 – Giriş Aşırı Gerilimi — sürücü 100 saniye Stop modundayken giriş gerilimi yüksek bulundu; şebeke gerilimini düşürün/düzeltin.
E21 – İnvertör Termal Trip — iç sıcaklık eşiği aştı; soğutucuyu temizleyin, pano soğutmasını iyileştirin, taşıyıcı frekansı düşürün.
E30 – Sürücü (IGBT) Hatası — ani aşırı akıma karşı IGBT koruması; çıkış kablolarında kısa devre/toprak kaçağı ve IGBT'leri kontrol edin. Yalnızca güç çevrimiyle silinir; bu korumadan sonra sürücü otomatik retry yapmaz.
E38 – Düşük Hız Aşırı Yük Koruması — çok düşük hızda aşırı yük algılandı; düşük hızda yükü azaltın veya kapasite büyütün.
Kontrol ve Haberleşme Hataları
E35 – Termistör Hatası — [5]-[L] terminaline bağlı motor termistörü yüksek sıcaklık algıladı; motor soğutmasını kontrol edin. Termistör kullanılmıyorsa giriş [5] fonksiyon ayarını (C005) kontrol edin.
E36 – Fren Hatası — fren kontrol fonksiyonu (b120) etkinken fren teyit sinyali beklenen sürede (b124) gelmedi veya fren bırakma akımına (b126) ulaşılamadı; fren kablajını ve zamanlama parametrelerini (b121) kontrol edin.
E37 – Safe Stop — GS1/GS2 güvenli durdurma girişi tetiklendi. Yalnızca RS girişiyle sıfırlanır.
E40 – Operatör Bağlantı Hatası — tuş takımı/harici operatör bağlantısı koptu; kabloyu kontrol edin, davranışı b165 ile seçin.
E41 – Modbus Haberleşme Hatası — C076=00 (trip) seçiliyken haberleşme zaman aşımı oldu; kablajı (SP/SN), adresi, hızı ve pariteyi kontrol edin.
E43 / E44 / E45 – DriveProgramming Hataları — geçersiz komut, 8 kattan derin içiçe döngü veya çalıştırılamayan komut; programı düzeltip yeniden indirin. E50-E59 kullanıcı tanımlı trip'lerdir.
E60-E69 – Opsiyon Kartı Hataları — takılı opsiyon kartına özgüdür; kartın kendi kılavuzuna bakın.
E80 – Enkoder Kopukluğu; E81 – Aşırı Hız (maksimum frekans A004 × algılama seviyesi P026 aşıldı); E83 – Pozisyon Aralığı Hatası (P072-P073) — enkoder kablajını ve pozisyon ayarlarını kontrol edin.
Sık Sorulan Sorular
Reset atıyorum, sürücü tepki vermiyor.
Trip'ten sonraki 10 saniye reset kabul edilmez — bekleyip tekrar deneyin. E08, E14, E30 için güç çevrimi, E37 için RS girişi gerekir.
Arıza anında ne olduğunu nasıl görürüm?
d081-d086 izleme parametrelerinde son 6 arızanın kodu ve arıza anındaki frekans, akım, DC bara gerilimi, durum bilgisi saklıdır.
Motor hiç dönmüyor ama hata da yok.
RUN komut kaynağı (A002) ve frekans kaynağı (A001) seçimlerini, frekans referansının 0 olmadığını ve FW/RV giriş atamalarını kontrol edin; kılavuzun Troubleshooting Tips bölümünde adım adım kontrol listesi vardır.
Teknik Destek ve Ürün Temini
Omron MX2 sürücünüz hata mı veriyor? Kodu bize iletin, birlikte çözelim. Türkiye genelinde Omron sürücü, servo, PLC ve HMI ürünlerinde satış, devreye alma ve teknik destek veriyoruz. Telefon ve WhatsApp: 0553 552 78 42. Stok ve modeller için sitemizdeki Omron Frekans İnvertör ürün sayfasına göz atabilirsiniz.
